エアコン洗浄ノズルチップ360度 ハンドルレバータイプ

10,000円 (税込み11,000円)

商品コード: EAKOSYT360

数量
必須
必須
必須
必須

10,000円 (税込み11,000円)

エアコン洗浄ノズルセット(ノズルチップ360度 ハンドルレバータイプ)


家庭高圧洗浄機でエアコン洗浄をしたいから接続出来る製品を作っての問い合わせが
多いので今回は対応品を作りました

特徴
・ノズルチップの孔サイズを調整して取付る事で色々な洗浄機で使う事が出来ます
・水が出る幅選択して購入する事が出来ます

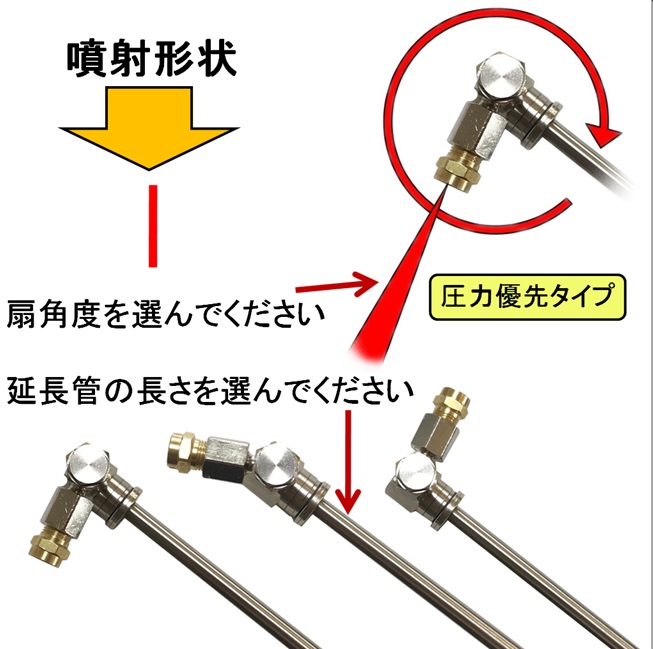

・先端が360度回転する事が出来、下前上手前など好みの向きに調整が出来色々な場面で
 使えます
・ハンドルとランスの間に自在ジョイントを使用している事で、横向きなど好きな角度で
 固定もできます
・電気式高圧でも水が止まるハンドルレバーを使用しました


実際は圧力調整器を使用した方良いです
   圧力を下げない状態で使うと洗浄機によっては不具合や
   エアコン破損の原因になります

1 : 圧力を調整する方法 圧を自在に調整が出来ます(別売)
   圧力、と水量を調整したい時は後付圧力調整器をご使用ください
      ↓
ここからさがせますクリック


2 : 吹き出し圧力を調整する方法

注意
穴のサイズと圧力の関係

・(穴が大きすぎると---圧力が上がりきる前に水が全て出てしまい圧力が出ないため、洗浄力低下)
・(穴が小さすぎると---水の出が少なくなり電源が、入ったり切れたりを繰り返します

  エアコン洗浄は少し圧を下げたい事が多いので孔サイズを大きくします

※ ただし孔サイズ調整だけでは、水量と、ガンを握り始めの圧力は下がりません


例えば水道ホースで水をまく時に、指でホースの先端をつぶしてまくと思います
指でつぶすと水が強く出ますが、つぶしすぎるとホースはパンパンなのに水量が少なくなり霧状になります
少ししか指でつぶさないとジョボジョボと出てしまいます、そこでホースを指でつぶす加減を丁度良い所で合わしているはずです
これと同じ理論で高圧洗浄機の能力で孔サイズを合わせないと能力が出ません


仕様

タイプ:先端 360度タイプ
開閉 : ハンドルレバータイプ
ランス : 直・10・15・20・25・30cm( バリエーションから選んでください)
取り付けジョイント : 以下表を参考にして(バリエーションから選んでください)
最高使用圧力 : 8Mpa
ノズル :チップタイプ(穴サイズと、扇がた水角度が選べます
            以下の表を参考にしてください



ジョイント名
取り付けジョイント 単位mm 特  徴
1

M22カプラー
(メス

M22カプラメス
世界的に使用されているネジカプラです
軸サイズ14mmが特徴です
古い蔵王 電気高圧洗浄機・他

ネジ22は谷側ネジサイズなので22より小さく見えます
2 M22カプラー
(オス)

M22カプラオス
世界的に使用されているネジカプラです
軸受け孔サイズ14mmネジ外径22mm

古い蔵王・電気高圧洗浄機・他

3
M22メス
15mmタイプ
M22メス(軸15mmタイプ)
中心軸が15mmが特徴です

リョービ・日立・アイリス・ヒダカ
他海外の製造電気式高圧洗浄機が多い

ネジ22は谷側ネジサイズなので22より小さく見えます
4
M22オス
15mmタイプ
M22メス(軸15mmタイプ)
中心軸受け孔が15mmが特徴です

リョービ・日立・アイリス・ヒダカ
他海外の製造電気式高圧洗浄機が多い
5 3/8
ワンタッチカプラ
(メス)


国内規格3/8メスワンタッチカプラー
精和産業・ワグナー・フルテック
シンショー・他
日東工器の規格です

6
3/8
ワンタッチカプラ
(オス)

国内規格3/8オスワンタッチカプラー

精和産業・ワグナー・フルテック
シンショー・他
日東工器の規格です

7 1/4
ワンタッチカプラ
(メス)

国内規格1/4メスワンタッチカプラー

丸山製作所・マルヤマエクセル
他日東工器規格


8 1/4
ワンタッチカプラ
(オス)

国内規格1/4オスワンタッチカプラー

丸山製作所・マルヤマエクセル
他日東工器規格


9
噴霧器 中圧カプラー
(メス)


噴霧器などのカプラーに使われています
メス内部は写真で見えません、こちらの
相手側のカプラは下の10番です


10
噴霧器 中圧カプラー
(オス)



噴霧器などに大く称されています




11
ケルヒャー
EASY!Lock
(オス)
HDシリーズEASY!Lockオス

新型業務用ケルヒャー
EASY!Lockタイプ

HD4/8P 4/8C 他
12 ケルヒャー
クイック
カップリング

(メス)

Kシリーズ
ケルヒャークイックカップリング

押し込むだけで付くタイプです


13
ケルヒャー
クイック
カップリング

(オス)
Kシリーズ
ケルヒャークイックカップリング(オス)

押し込むだけで付くタイプです
14 M14
(オスネジ)


M14ピッチ1.5オスネジ

家庭用高圧洗浄のガン部分に
多く使用されています



----------------------------------------

注意 エアコンだと少し大きめな孔を付ける方が多いです

孔 サ イ ズ 水 量 表


孔サイズ
仕様圧力時に出る水量(毎分)
5Mpa
(50k)
6.5Mpa
(65K)
8MPa
(80k)
10MPa
(100K)
15MPa
(150k)
20MPa
(200K)
↓     ↓     水量     ↓     ↓
25 3.2 3.6 4.0 4.5 5.5 6.4
31 4.0 4.6 5.1 5.6 6.9 8
37 4.8 5.4 6.1 6.8 8.3 9.5
43 5.6 6.4 7.1 7.9 9.7 11.2
49 6.4 7.3 8.1 9.0 11.1 12.8
56 7.2 8.2 9.1 10.2 12.4 14.4
62 8.0 9.1 10.1 11.3 13.8 15.9
68 8.8 10 11.1 12.4 15.2 17.5
74 9.6 10.9 12.1 13.6 16.6 19.2
80 10.4 11.5 13.1 14.7 18 20.8
87 11.2 12.8 14.1 15.8 19.4 22.4
93 12.0 13.7 15.2 17.0 20.8 24.1
99 12.8 14.6 16.2 18.1 22.1 28.7
111 14.1 16.4 18.2 20.3 24.9 32.3
124 16.0 18.2 20.2 22.6 27.7 38.5
表の見方
・孔サイズの右横と圧力を下に見て重なった部分が出る水量

・例:孔49の孔だと圧力が10MPaの時に出る水量9.0リットル
